VMT MultiCount ist ein Bildverarbeitungssystem zur automatischen Bilanzierung von Vials und Ampullen in der pharmazeutischen Produktion. Das System zählt den Inhalt eines Trays oder Magazins stückgenau, prüft das Ergebnis gegen die hinterlegte Sollvorgabe und dokumentiert jede Zählung chargenbezogen. Standardausführung ist der manuelle Prüfplatz nach dem Magazinieren. Für die Einbindung in eine bestehende Linie steht eine integrierte Variante zur Verfügung. MultiCount+ ist die Ausbaustufe für erweiterte Anforderungen: dieselbe Systemarchitektur, erweitert um eine Zeilenkamera auf Verfahrachse für die Zählung von Ampullen und Vials im Magazin.
Stückgenau
Zählt jedes Vial und jede Ampulle einzeln – ohne manuelles Nachzählen
Lückenlose Dokumentation
Chargenbezogene Protokollierung und Transferierung in Ihre Datenbank
Formatflexibel
Ein System für unterschiedliche Vial- und Ampullenformate
How it works
Chargenstart und Dateneingabe
Anmeldung am Bedienplatz, Eingabe von Chargennummer, Behältertyp und Format. Erst danach ist der Zählbetrieb freigegeben. Jede Zählung ist damit Charge und Benutzer zugeordnet.
Zählvorgang

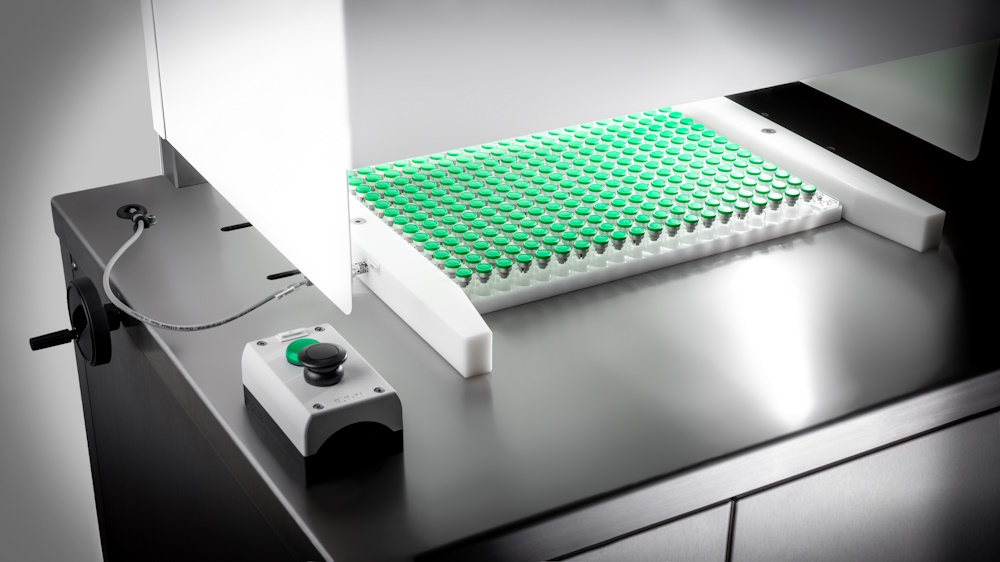

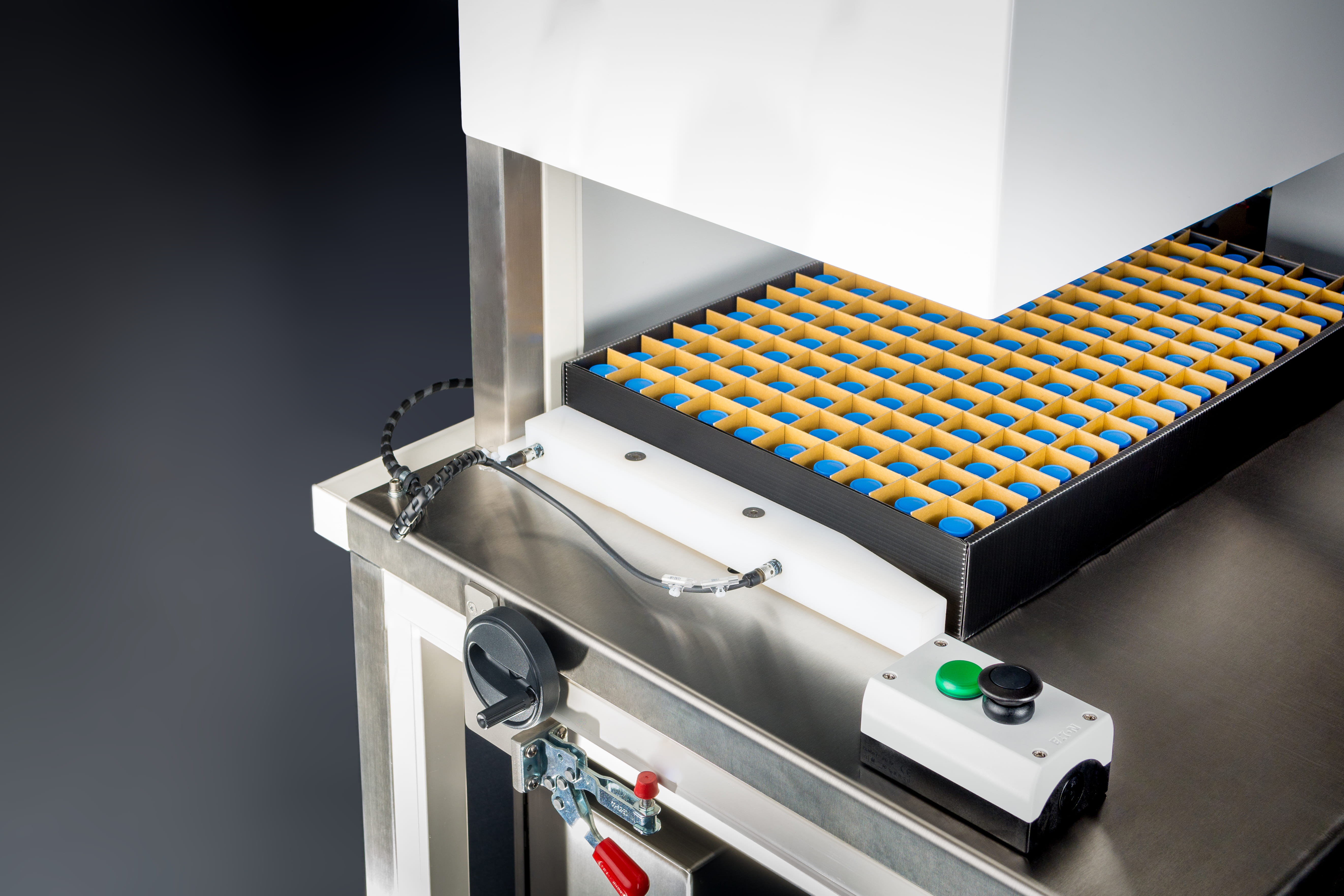

Tray oder Magazin wird über seitliche Führungen reproduzierbar positioniert; Näherungsschalter überwachen die Position und verhindern die Doppelzählung eines Trays. Auslösung per Starttaster. Bei MultiCount+ überstreicht die Verfahrachse das eingelegte Magazin im Scan. Bei der integrierten Variante übernimmt die Anlagensteuerung Positionierung und Auslösung über Profinet.
Ergebnis und Dokumentation
Automatischer Soll-Ist-Abgleich gegen die formatspezifische Vorgabe. Bei Abweichung Meldung am Bedienplatz und Klassifizierung durch den Bediener – etwa Rest-Tray oder Falschzählung. Anschließend Etikettendruck und Ablage in der Chargenübersicht (Anzahl Trays, gezählte Behälter, Status je Tray).
01
How it works
Software & Usability
Geführte Bedienung mit VMT IS
Bedienung über VMT IS, die Bildverarbeitungssoftware von VMT: Anmeldung, Chargeneingabe, Zählung, Chargenabschluss in fester Reihenfolge. Löschen einer Zählung nur durch angemeldete Benutzer mit entsprechender Berechtigung. Integrierte Funktionskontrolle zur Prüfung der Systemfunktion vor Chargenbeginn. Künftig verfügbar auf VMT ONE, der neuen Softwareplattform von VMT – bei vollem Erhalt des Funktionsumfangs.
Benutzerverwaltung und Audit Trail
Rollenbasierte Benutzerverwaltung, Protokollierung aller Benutzerzugriffe und Parameteränderungen. Audit Trail chargenbezogen als PDF und als passwortgeschützte Datenbankdatei, filterbar nach Benutzer und Zeitraum. Ablage optional auf Netzlaufwerk mit lokaler Pufferung bei Netzwerkausfall und automatischer Nachübertragung. Unterstützt die Anforderungen aus 21 CFR Part 11 und cGMP.
Formate und Prüfpläne
Jedes Format als eigener Prüfplan mit Parametersatz und Sollvorgabe. Neue Formate werden durch Kopieren eines bestehenden Prüfplans innerhalb derselben Behälterart angelegt – ohne Neuprogrammierung. Abgedeckt werden Vial- und Ampullenformate nach Kundenspezifikation, beispielsweise Ampullen von 1 ml bis 20 ml sowie Vials unterschiedlicher Höhenklassen.
02
Software & Usability
Hardware
Kamera und Beleuchtung
2D-Matrixkameras für die Einzelaufnahme eines Trays, monochrome Zeilenkameras für den Magazin-Scan bei MultiCount+. Auflösung, Objektivbrennweite und Arbeitsabstand werden auf Behälterformat und Prüffeldgröße ausgelegt. Beleuchtung über zwei industrielle Flächenleuchten in Schutzart IP64; Lichtfarbe und Diffusionsgrad je Applikation gewählt, um Glas, Verschlusskappe und Hintergrund sicher zu trennen – unabhängig von der Umgebungsbeleuchtung.
Verfahrachse (MultiCount+)
Kamera und Beleuchtung sind gemeinsam auf einer Verfahrachse montiert und überstreichen das Magazin in einem durchgehenden Scan. Dadurch konstante Ausleuchtung über die gesamte Aufnahme und vollständige Erfassung langer Magazine in hoher Auflösung.
Systemplattform und Peripherie
Auswertung auf VMT IPC in Industrieausführung. Peripherie je Ausbau: Bedienmonitor, Etikettendrucker, KVM-Switch sowie USV zur Absicherung laufender Chargen gegen Spannungsausfall. Anlagenanbindung der integrierten Variante über Profinet; Beleuchtungssteuerung über den Blitzausgang der Kamera.
03
Hardware
